제품 상세 정보:
|

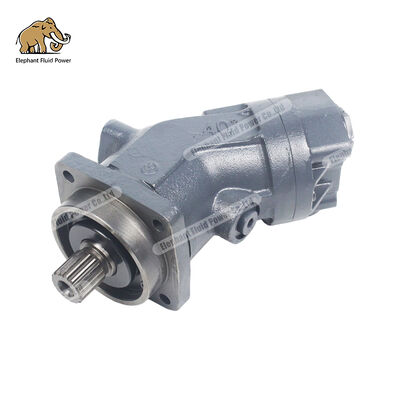

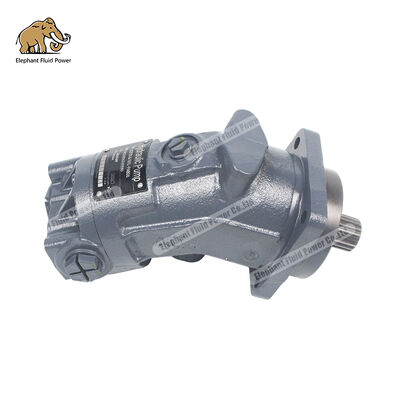

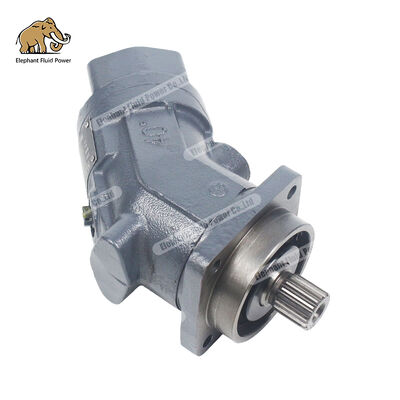

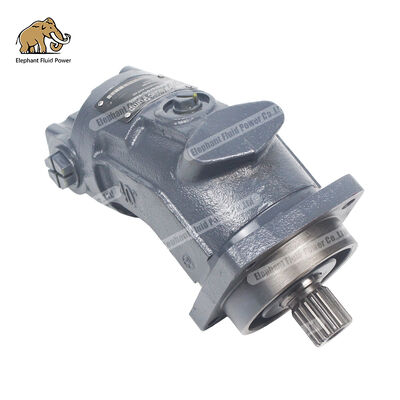

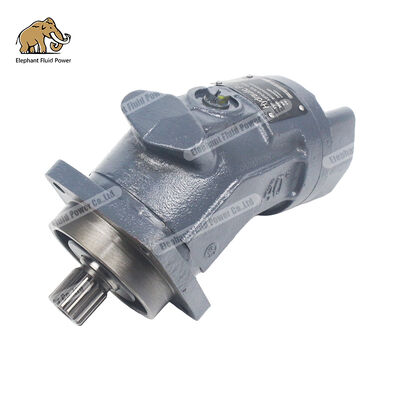

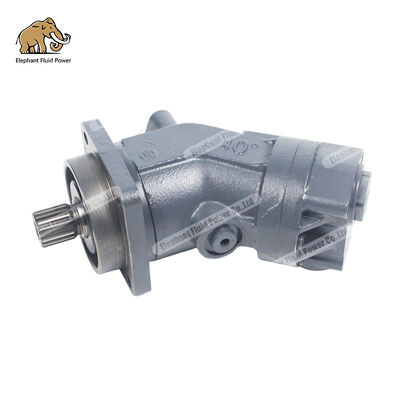

| 제품: | 피스톤 모터 | 모델: | A2FO16 61L-PAB06 |
|---|---|---|---|
| MOQ: | 1 PC | 상표: | 코끼리 유체 동력(EFP) |
| 강조하다: | A2FO16 피스톤 모터 수압 전력,A2FO16 61L-PAB06 건설 모터,신뢰 가능한 수압 피스톤 모터 |
||
기술 분석 및 산업 응용 백서
중국 유압 발전 부문의 선두 기업인 Elephant Fluid Power의 A2F 시리즈 축형 피스톤 고정 변위 유압 모터(모델 A2F10, A2F12, A2F23, A2F28, A2F45, A2F55, A2F63, A2F80, A2F107, A2F125, A2F160, A2F200, A2F250, A2F355 및 A2F500)은 Bosch Rexroth의 A2F 시리즈와 완벽하게 호환되는 기술 사양, 탁월한 비용 효율성 및 신속한 납품 능력으로 인해 글로벌 유압 모터 시장의 경쟁 환경을 재편하고 있습니다. 이 기사에서는 기술 원리, 제품 사양, 적용 시나리오, 품질 비교, 공급망 이점 등 5가지 차원에 걸쳐 Elephant Fluid Power의 A2F 시리즈 모터의 핵심 경쟁력을 체계적으로 자세히 설명하며 건설 기계 제조업체, 유압 시스템 통합업체 및 최종 사용자에게 권위 있는 선택 참고 자료를 제공합니다.
A2F 시리즈 유압 모터는 1970년대 Bosch Rexroth가 개척했으며 여전히 고압 유압 변속기의 표준으로 여겨지는 구성인 고전적인 사축 축 피스톤 설계를 특징으로 합니다. 이러한 근본적인 설계 철학을 바탕으로 첨단 제조 공정을 통해 개선된 Elephant Hydraulics는 다음과 같은 핵심 기술 특성을 달성했습니다.
구형 분배 디스크용 셀프 센터링 기술
입증된 구형 제어 표면 설계를 특징으로 하는 이 시스템은 자체 중심 조정 기능, 낮은 원주 속도 및 높은 효율성과 같은 이점을 제공합니다. 이 설계는 플런저 볼 헤드와 드라이브 디스크 사이의 최적의 접촉각을 보장하여 고압 및 고속 작동 조건에서도 기계적 마찰 손실을 최소화하고 체적 효율은 95%를 초과합니다.
통합 피스톤 및 피스톤 링 구조
전통적인 분할형 설계와 달리 Elephant Fluid Power A2F 시리즈는 정밀 피스톤 링과 쌍을 이루는 모놀리식 피스톤을 사용하여 고압 조건에서 밀봉 성능을 크게 향상시킵니다. 이 설계는 정격 압력 35MPa(5100psi) 및 최대 압력 40MPa(5800psi)에서도 안정적인 체적 효율성을 보장하여 서비스 수명을 20,000시간 이상 연장합니다.
**강력한 롤링 베어링 시스템**
구동축 베어링은 특정 작동 조건에 맞게 설계되었으며 반경방향 하중을 견딜 수 있습니다. A2F250부터 A2F500까지의 대변위 모델의 경우 긴 수명의 베어링 구성을 옵션으로 사용할 수 있으므로 HFB 및 HFC와 같은 환경 친화적인 유압유에 특히 적합하며 광산 기계 및 해양 엔지니어링 응용 분야와 같은 열악한 환경의 내구성 요구 사항을 충족합니다.
고정 변위 유압 구성품인 A2F 시리즈는 모터와 펌프로 모두 작동할 수 있어 개방 회로와 폐쇄 회로 모두에서 탁월한 성능을 제공합니다.
• 모터 작동 중: 출력 속도는 입력 유량에 비례하고 변위에 반비례합니다. 출력 토크는 배기량뿐만 아니라 고압측과 저압측의 압력 차이에 따라 증가합니다. 높은 시동 토크 효율성, 뛰어난 저속 안정성, 최저 50rpm(균일한 회전이 유지되는 경우)의 안정적인 최소 회전 속도가 특징입니다.
• 펌프 작동 중: 출력 유량은 구동 속도 및 변위에 정비례하므로 정밀한 유량 제어가 필요한 유압 시스템에 적합합니다.
이러한 이중 모드 호환성 덕분에 A2F 시리즈는 이동식 기계, 회전 메커니즘 및 윈칭 시스템과 같이 교체 가능한 "펌프 모터" 구성이 필요한 응용 분야에 이상적인 선택입니다.
Elephant Fluid Dynamics A2F 시리즈는 15가지 표준 사양을 제공하여 소규모부터 대규모 배포까지 광범위한 애플리케이션 시나리오에 적합합니다.
| 중오델 |
변위 Vg (cm²/회전) |
정격압력 (술집) |
최고 압력 (술집) |
최대 속도 (rpm) |
여여덟 (kg) |
일반적인 응용 |
| A2F10 | 10.3 | 400 | 450 | 6000 | 5.5 | 소형 농업 기계; 정밀 공작기계 |
| A2F12 | 12.1 | 400 | 450 | 6000 | 5.8 | 정원 기계, 경자동차 |
| A2F23 | 23.0 | 400 | 450 | 5600 | 8.2 | 지게차, 소형 굴삭기 |
| A2F28 | 28.1 | 400 | 450 | 6300 | 9.5 | 슬라이딩 로더, 고소작업대 |
| A2F45 | 45.6 | 400 | 450 | 5600 | 13.5 | 중형 굴착기의 붐 |
| A2F55 | 55.0 | 400 | 450 | 5000 | 15.0 | 콘크리트 펌프 트럭, 크레인 |
| A2F63 | 63.0 | 400 | 450 | 5000 | 18.0 | 롤러, 포장재 |
| A2F80 | 80.0 | 400 | 450 | 4500 | 23.0 | 대형 굴삭기의 움직임 |
| A2F107 | 107.0 | 400 | 450 | 4000 | 32.0 | 회전식 드릴링 장비, 쉴드 머신 |
| A2F125 | 125.0 | 400 | 450 | 3800 | 38.0 | 항구 크레인; 선박 갑판 기계 |
| A2F160 | 160.0 | 400 | 450 | 3500 | 48.0 | 광산 기계, 야금 장비 |
| A2F200 | 200.0 | 400 | 450 | 3200 | 58.0 | 석유 시추 장비, 대형 윈치 |
| A2F250 | 250.0 | 350 | 400 | 2800 | 85.0 | 터널 굴착기, 대형 크레인 |
| A2F355 | 355.0 | 350 | 400 | 2500 | 120.0 | 풍력발전설비선박; 댐 리프팅 및 하강 장비 |
| A2F500 | 500.0 | 350 | 400 | 2200 | 165.0 | 해양 엔지니어링 플랫폼; 거대한 굴착기 |
모터 출력 토크:
어디:는 변위(cm³/rev), 는 압력 차이(bar), 는 기계-유압 효율(일반적인 값 0.92–0.95)입니다.
모터 출력 전력:
어디:는 입력 유량(L/min)이고 는 총 효율(일반적인 값 0.88–0.92)입니다.
모터 출력 속도:
어디:는 체적 효율입니다(일반적인 값은 0.95–0.97).
Elephant Fluid Dynamics A2F 시리즈는 다양한 유압유를 지원합니다.
• 광유 기반 유압 오일: 표준 구성, -25°C ~ +80°C 범위의 작동 온도에 적합합니다.
• 환경 친화적인 작동유: HETG(라즈베리 오일 기반), HEES(합성 에스테르 기반) 및 HFD(수-에틸렌 글리콜 기반, A2F250–A2F500 장수명 베어링으로 제한).
• 권장 점도 범위: 작동 온도에 따라 VG22에서 VG100까지 선택합니다. 최적의 작동 점도 범위는 16~36mm²/s입니다.
• 필터 정확도: 권장되는 절대 여과 정밀도 10μm는 서비스 수명을 크게 연장하고 마모를 줄입니다. 25~40μm의 여과 정밀도도 허용됩니다.
Elephant Fluid Dynamics A2F 시리즈는 Rexroth의 원래 설계 사양을 엄격하게 준수하여 100% 물리적 호환성을 보장합니다.
• 설치 플랜지: ISO 3019-2 표준을 준수하며 4홀 및 8홀 구성으로 제공됩니다(4홀의 경우 A2F10–A2F50, 8홀의 경우 A2F355–A2F500).
• 드라이브 샤프트 엔드: DIN 5480 스플라인 샤프트와 DIN 6885 플랫 키 샤프트의 두 가지 옵션으로 제공되며 Rexroth의 해당 모델과 완벽하게 호환됩니다.
• 오일 포트 연결: SAE 플랜지 오일 포트, 작동 포트 A와 B가 후면에 위치하며 Rexroth A2FM 시리즈 6의 표준 레이아웃을 따릅니다.
• 축/반경 치수: 주요 설치 치수 공차는 ±0.1mm 이내로 제어되므로 시스템 배관이나 장착 브래킷을 수정하지 않고도 원래 Rexroth 모터를 직접 교체할 수 있습니다.
제3자 권위 있는 테스트 기관에서 수행한 비교 테스트를 통해 Elephant Fluid Power A2F 시리즈의 성능을 Rexroth의 원래 공장 제품과 비교했습니다.
| 성과지수 | 코끼리 유체 역학 A2F | 렉스로스 A2F | 비교 결과 |
| 체적 효율성 | 95.2% | 95.5% | 차이 <0.5% |
| 기계적 효율성 | 93.8% | 94.1% | 차이 <0.4% |
| 총 효율성 | 89.3% | 89.8% | 차이 <0.6% |
| 회전 토크 효율 | 88.5% | 89.0% | 차이 <0.6% |
| 소음 수준(dB(A)) | 72-75 | 71-74 | 성냥 |
| 연속 사용 수명(h) | >20,000 | >20,000 | 성냥 |
| 가격 수준 | 기준선 | 코끼리의 2.5~3.5배 | 상당한 이점 |
참고: 테스트 조건에는 광유 매체, 오일 온도 40°C, 정격 압력 350bar 및 정격 회전 속도가 포함됩니다.
Elephant Fluid Dynamics A2F 시리즈 제품은 다음과 같은 국제 인증을 획득했습니다.
• ISO 9001:2015 품질경영시스템 인증
• CE 인증은 EU 기계류 지침 2006/42/EC를 준수합니다.
• RoHS 인증: 유해 물질 제한 지침 준수
• 중국선급협회(CCS) 인증은 선박 및 해양 엔지니어링 응용 분야에 적용됩니다.
굴삭기의 이동 및 회전을 위한 구동 메커니즘
A2F80, A2F107 및 A2F160 모델은 20~50톤 굴삭기의 워킹 모터에 대한 주류 선택을 나타냅니다. 높은 시동 토크(88%를 초과하는 시동 효율)는 진흙길이나 경사면과 같은 까다로운 지형에서도 안정적인 시동 성능을 보장합니다. 컴팩트한 디자인으로 최종 드라이브 감속기 내에 직접 설치할 수 있어 섀시 공간이 절약됩니다.
콘크리트 펌프트럭의 붐 구동 메커니즘
A2F55 및 A2F63 모델은 일반적으로 펌프 트럭 붐 실린더의 보조 구동 또는 다리 지지 시스템에 사용됩니다. 신속한 반응 특성(0.5초 이내에 0에서 정격 속도까지 전체 회전 달성)은 펌프 트럭의 잦은 붐 조정에 대한 작동 요구 사항을 충족합니다.
크레인 윈치 및 회전 메커니즘
A2F125, A2F160 및 A2F200 모델은 트럭 장착형 크레인 및 크롤러 크레인의 윈치 시스템 및 회전 플랫폼에 널리 사용됩니다. 옵션인 브레이크 밸브(BVD/BVE 유형) 통합 솔루션을 사용하면 과도한 부하 하강을 효과적으로 방지하고 작동 안전을 보장할 수 있습니다.
수확기 구동 시스템
A2F23 및 A2F28 모델은 수확기 절단 헤드 및 이동 메커니즘의 연속 가변 속도 시스템용으로 설계되었습니다. 이 제품은 넓은 고효율 범위(정격 속도의 40%~100%에 해당하는 속도 범위에서 총 효율이 85%를 초과함)를 특징으로 하며 수확기 동안 장기간 연속 작동하는 동안 낮은 연료 소비를 유지합니다.
대형 트랙터 PTO 구동
A2F45 및 A2F55 모델은 트랙터 동력 출력 샤프트의 유압 구동 변환을 위해 설계되어 파종기 및 베일링 기계와 같은 부착 장비에 안정적인 유압 동력을 제공합니다.
야금 압연기용 보조 드라이브
A2F250 및 A2F355 모델은 열간 압연 및 냉간 압연 생산 라인의 롤러 컨베이어 시스템과 측면 가이드 플레이트 조정에서 중요한 역할을 합니다. 이 제품은 오염에 대한 강한 저항성을 나타내며(NAS 등급 9 윤활유를 사용하여 정상적으로 작동) 야금 작업장의 먼지가 발생하기 쉬운 환경에 매우 적합합니다.
선박 갑판 기계
A2F107, A2F125, A2F160은 앵커 기계, 윈치, 해치 커버 개폐 장치에 사용됩니다. 이 제품은 중국 선급 협회(China Classification Society)의 인증을 받았으며 해양 환경의 내식성 및 내충격성에 대한 요구 사항을 충족합니다.
풍력 및 터널 공학
A2F355 및 A2F500 모델은 풍력 터빈 설치 선박의 파일 레그 리프팅 시스템과 터널 굴착 기계의 커터 헤드 드라이브에서 높은 신뢰성을 보여줍니다. 수명이 긴 베어링 구성으로 유지보수 간격이 8,000시간 이상으로 늘어납니다.
Elephant Fluid Power는 중국의 포괄적인 유압 산업 체인과 지능형 제조 기지를 활용하여 업계 최고의 공급 시스템을 구축했습니다.
• 표준 모델: A2F10-A2F107 일반 모델 재고가 있습니다. 배송은 주문 확인 후 48시간 이내에 이루어집니다.
• 중대형 모델: A2F125–A2F250; 배송 시간: 영업일 기준 7~15일
• 대규모 맞춤화: 모델 A2F355-A2F500 및 특수 구성(장수명 베어링, 특수 씰, 통합 밸브 어셈블리)은 영업일 기준 15~25일의 배송 기간을 갖습니다.
• 비상 대응: 직접 항공 화물 서비스를 이용할 수 있으며 전 세계 주요 산업 지역으로 72~96시간 내에 배송됩니다.
Bosch Rexroth의 원래 제품과 비교하여 Elephant Fluid Power A2F 시리즈는 고객에게 상당한 경제적 이점을 제공합니다.
• 조달 비용 절감: 직접 조달 비용이 60%~70% 절감됩니다.
• 재고 비용 최적화: 소규모 배치, 빈번한 구매를 지원하여 자본 정체를 줄입니다.
• 통제 가능한 유지보수 비용: 부품(실린더 블록, 플런저, 밸브 플레이트, 베어링)의 충분한 공급이 원래 공장 부품의 30%-40% 가격에 제공됩니다.
• 가동 중지 시간 손실 최소화: 신속한 배송 기능으로 장비 가동 중지 시간을 몇 주에서 며칠로 단축합니다.
Elephant Hydrodynamics는 전 세계 주요 산업 지역을 포괄하는 포괄적인 기술 서비스 네트워크를 구축했습니다.
• 기술 상담 : 연중무휴 온라인 선택 안내, 시스템 호환성 분석, 장애 진단 지원 제공
• 현장 서비스: 동남아시아, 중동, 유럽, 북미 및 남미에 공인 서비스 센터가 설립되어 설치, 시운전, 유지 관리 및 교육 서비스를 제공합니다.
• 맞춤형 개발: 변위 미세 조정, 인터페이스 맞춤화, 도장 식별 등 OEM 고객의 특정 요구 사항을 충족하는 맞춤형 서비스를 제공합니다.
• 보증 약정: 표준 보증 기간은 12개월 또는 2,000시간(둘 중 먼저 도래하는 기준)이며 요청 시 36개월까지 연장 가능합니다.
Elephant Fluid Dynamics A2F 시리즈 모델은 국제적으로 표준화된 코딩 규칙을 준수합니다. 예: A2F 80 R 2 P 1
| 코드 세그먼트 | 의미 | 옵션 설명 |
| A2F | 시리즈 식별 | 벤트샤프트형 고정용량 축방향 피스톤 유닛 |
| 80 | 사양/직경 | 80cm³/회전 |
| 아르 자형 | 회전 방향 | R = 시계 방향(샤프트 끝에서 볼 때), L = 시계 반대 방향, W = 양방향 교번 |
| 2 | 구조/뒷표지 유형 | 유형 1~4는 다양한 오일 포트 구성 및 보조 기능 인터페이스에 해당합니다. |
| 피 | 차축 유형 | P = 플랫 키 샤프트(DIN 6885); Z = 스플라인 샤프트(DIN 5480) |
| 1 | 포트 보드/플랜지 사양 | 설치 치수와 오일 포트 치수를 일치시키십시오. |
1단계: 작업 모드 결정
– 순수 모터 애플리케이션(단방향/양방향): 표준 구성을 선택합니다. – 펌프-모터 교환 애플리케이션: W(양방향) 회전 구성을 선택합니다. – 펌프 적용: 흡입 포트 상태를 확인합니다. 필요한 경우 메이크업 펌프를 설치하십시오.
2단계: 필요한 변위 계산
시스템 유량 Q(L/min) 및 목표 속도 n(rpm) 기준:
1.05-1.10의 계수는 부피 손실과 제조 공차를 보상하는 데 사용됩니다.
3단계: 압력 및 토크 확인
4단계: 속도 범위 확인
-최대 RPM: -최소 RPM: 균일한 회전을 보장하기 위해 지정된 RPM 값을 유지합니다.
5단계: 특별 구성 선택
-환경 보호 매체 적용 → 옵션 장수명 베어링(L) + FKM 씰; -제동 요구 사항 → 옵션 BVD/BVE 브레이크 밸브; -속도 모니터링 → 옵션 회전 속도 센서 인터페이스; -청소 요구 사항 → 옵션 U 포트 베어링 청소 기능(A2F250–A2F500).
오일 관리
- 정기적으로 오일 청결도를 검사하십시오. 샘플링 및 테스트는 500시간마다 또는 분기별로 수행하는 것이 좋습니다. -오일 점도를 최적 범위(16~36mm²/s) 내로 유지합니다. 고온 계절 동안 점도 감소를 모니터링합니다. - 필터 요소를 즉시 교체하십시오. 압력 차 알람을 수신하는 즉시 문제를 해결하십시오.
온도 모니터링
-정상 작동 케이스 온도: 40°C~70°C -최대 허용 온도: 80°C(단기 피크: 90°C) -온도가 80°C를 초과하는 경우 냉각 시스템, 오버플로 밸브 설정 및 내부 누출을 점검하십시오.
진동 및 소음 모니터링
일반 소음 수준: <75dB(A). 비정상적인 소음의 원인으로는 오일 흡입 부족(캐비테이션), 베어링 마모, 캠 플레이트 마모 또는 커플링 정렬 불량 등이 있습니다.
| 에프결함 현상 | 가능한 이유 | 배제 조치 |
| 출력 속도가 부족함 | 오일 점도가 너무 낮고 내부 누출이 증가하며 펌프 오일 공급이 부족합니다. | 적절한 점도의 오일로 교체하고 분배기 플레이트/플런저의 마모를 검사하고 펌프 출력을 확인하십시오. |
| 출력 토크가 부족함 | 압력 설정이 너무 낮고 내부 누출이 있으며 기계 효율이 저하되었습니다. | 릴리프 밸브의 압력을 높이고 씰을 검사하고 베어링 상태를 확인하십시오. |
| 비정상적인 소음 | 오일 흡입 파이프라인의 가스 누출, 오일 내 가스 오염 및 베어링 손상 | 오일 흡입 파이프라인과 배기 시스템을 조인 다음 베어링을 교체하십시오. |
| 쉘 오일 누출 | 액슬 씰 마모, 과도한 하우징 압력, 씰 노화 | 샤프트 씰을 교체하고 오일 배출 파이프의 배압을 확인한 다음 씰링 부품을 교체하십시오. |
| 과열 상태 | 지속적인 과부하, 오일 오염, 부적절한 냉각 | 부하를 줄이고, 더 큰 모델로 전환하고, 오일을 교체하거나, 냉각 기능을 개선하십시오. |
전통적으로 고성능 유압 모터는 높은 비용과 관련되어 왔습니다. Elephant Hydraulics는 제조 체인의 수직적 통합, 린 생산 관리, 조달 규모의 경제를 활용하여 이러한 인식에 성공적으로 도전했습니다. A2F 시리즈는 단 30~40%의 가격으로 정품 Rexroth 제품과 동등한 95% 이상의 성능을 제공하여 글로벌 건설 기계 제조업체, 유압 유지보수 서비스 제공업체 및 최종 사용자에게 전례 없는 가치를 창출합니다.
최근 몇 년간 글로벌 제조 업계는 공급망 탄력성을 전례 없이 강조해 왔습니다. 중국에서 제조된 고품질 유압 동력 부품인 Elephant Fluid Power A2F 시리즈는 유럽, 북미, 동남아시아, 중동, 아프리카 및 남미 고객에게 신뢰할 수 있는 "2차 공급원" 옵션을 제공합니다. 특히 원래 공장 배송 시간이 연장되고 Rexroth의 가격 변동이 심한 시장 환경에서 Elephant Fluid Power의 신속한 배송과 안정적인 가격은 고객 생산 연속성을 보장하는 데 중요한 지원이 되었습니다.
Elephant Fluid Dynamics Technology Research Institute는 A2F 시리즈의 지속적인 업그레이드 및 개발에 계속 투자하고 있습니다.
• 소재 혁신: 사용 수명을 30,000시간으로 연장하는 것을 목표로 세라믹 코팅 플런저, 탄소 섬유 강화 분배 디스크 등의 신소재를 탐색합니다.
• 스마트 통합: 내장된 압력/온도 센서와 IoT 데이터 인터페이스를 갖춘 스마트 모터 버전을 개발하여 예측 유지 관리를 지원합니다.
• 에너지 효율 최적화: CFD 유체 시뮬레이션을 사용하여 흐름 분포 창 설계를 최적화하여 92% 이상의 총 효율을 달성했습니다.
• 환경 규정 준수: 생분해성 유압유와의 호환성을 확장하여 고객이 탄소 중립 목표를 달성하도록 돕습니다.
Elephant Fluid Power A2F 시리즈 축 피스톤 유압 모터(A2F10–A2F500)는 포괄적인 사양 범위, Bosch Rexroth 오리지널 제품과의 높은 호환성, 검증된 신뢰성 및 경쟁력 있는 공급망 이점 덕분에 전 세계 유압 동력 전달 업계에서 선호되는 솔루션이 되었습니다. 새로운 장비 설치든, 판매 후 유지보수/교체든, 비용에 민감한 애플리케이션이든, 최고의 신뢰성을 요구하는 고급 시스템이든, A2F 시리즈는 맞춤형 가치 제안을 제공합니다.
Elephant Fluid Power를 선택한다는 것은 단순히 유압 모터를 선택하는 것이 아니라 기술, 고객 중심, 글로벌 마인드에 뿌리를 둔 장기적인 파트너를 선택하는 것을 의미합니다. 유압 동력 전달 산업이 지능, 지속 가능성 및 서비스 우수성을 특징으로 하는 새로운 시대로 접어들면서 Elephant Fluid Power는 유압 시스템의 더 밝은 미래를 공동 창조하기 위해 전 세계 고객과 협력하기 위해 최선을 다하고 있습니다.
| 모델 |
배수량 (cm²) |
정격압력 (술집) |
최고 압력 (술집) |
최대 속도 (rpm) |
무게 (kg) |
플랜지 사양 | 차축 끝 옵션 |
| A2F10 | 10.3 | 400 | 450 | 6000 | 5.5 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F12 | 12.1 | 400 | 450 | 6000 | 5.8 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F23 | 23.0 | 400 | 450 | 5600 | 8.2 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F28 | 28.1 | 400 | 450 | 6300 | 9.5 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F45 | 45.6 | 400 | 450 | 5600 | 13.5 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F55 | 55.0 | 400 | 450 | 5000 | 15.0 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F63 | 63.0 | 400 | 450 | 5000 | 18.0 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F80 | 80.0 | 400 | 450 | 4500 | 23.0 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F107 | 107.0 | 400 | 450 | 4000 | 32.0 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F125 | 125.0 | 400 | 450 | 3800 | 38.0 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F160 | 160.0 | 400 | 450 | 3500 | 48.0 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F200 | 200.0 | 400 | 450 | 3200 | 58.0 | 4개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F250 | 250.0 | 350 | 400 | 2800 | 85.0 | 8개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F355 | 355.0 | 350 | 400 | 2500 | 120.0 | 8개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
| A2F500 | 500.0 | 350 | 400 | 2200 | 165.0 | 8개 구멍-ISO 3019-2 | 플랫 키/나선형 키 |
1. 보쉬 렉스로스 AG. "축 피스톤 고정 모터 A2FM, 기술 데이터 시트 RE 91001." 2011.
2. ISO 3019-2:2001. "유압 동력 - 변위 펌프 및 모터의 장착 플랜지 및 샤프트 끝단에 대한 치수 및 식별 코드입니다."
3. DIN 24312. "유압 유체 동력, 펌프 및 모터, 다양한 압력 시리즈의 사용 범위."
4. 코끼리의 유체역학. "A2F 시리즈 축 피스톤 용적형 펌프/모터 제품 매뉴얼" 2026년판.
저작권 © 2026 코끼리 유체 역학
이 문서는 기술 커뮤니케이션 및 선택 참조용으로만 제공됩니다. 특정 매개변수는 최신 제품 설명서를 참조해야 합니다.
이 문서는 전 세계 유압 산업에 대한 권위 있고 전문적이며 포괄적인 기술 참고 자료를 제공하기 위해 Elephant Hydrodynamic이 편집했습니다. 자유롭게 퍼가셔도 되지만 출처를 밝혀주세요.
