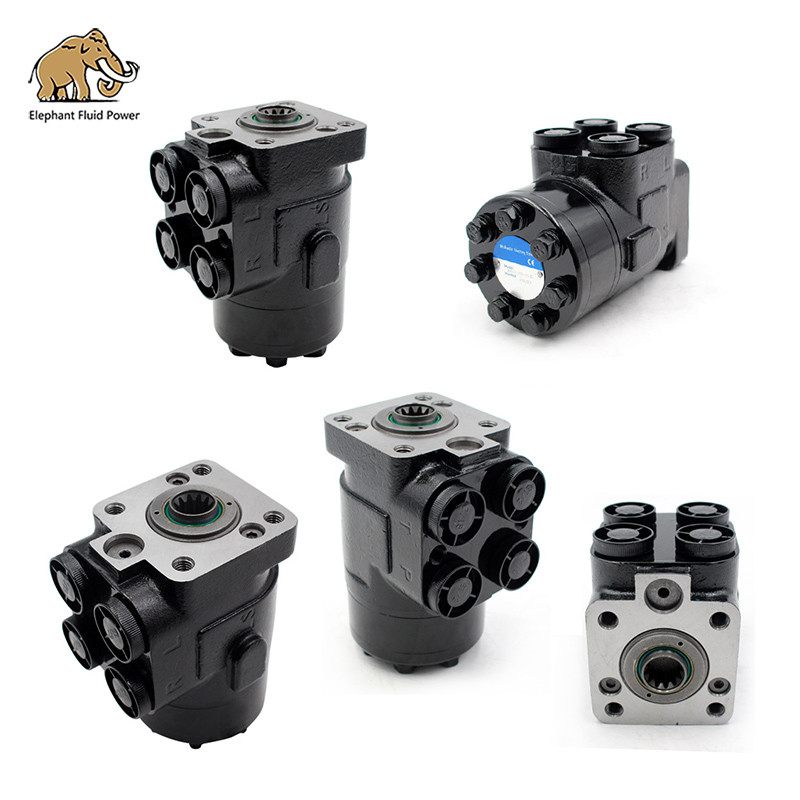

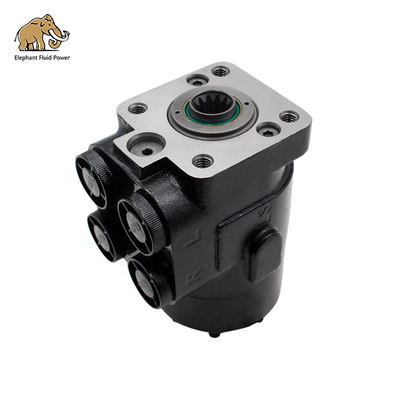

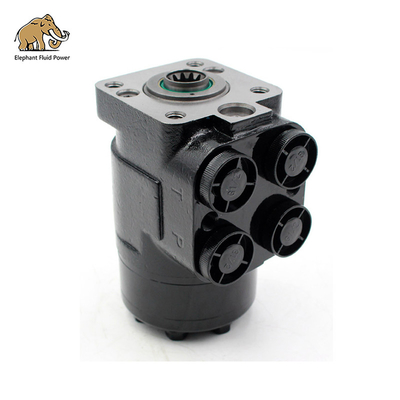

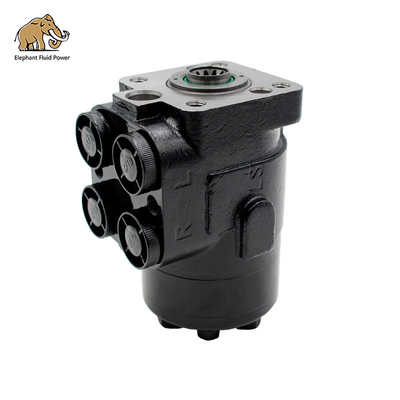

060-1-200-15-E 휠 로더용 수압 스티어링 펌프

060-1-200-15-E 휠 로더용 수압 스티어링 펌프
060-1-200-15-E 휠 로더용 수압 스티어링 펌프 060-1-200-15-E 휠 로더용 수압 스티어링 펌프 060-1-200-15-E 휠 로더용 수압 스티어링 펌프 060-1-200-15-E 휠 로더용 수압 스티어링 펌프 060-1-200-15-E 휠 로더용 수압 스티어링 펌프

큰 이미지 :  060-1-200-15-E 휠 로더용 수압 스티어링 펌프

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Elephant Fluid Power
모델 번호: 060-1-200-15-E
결제 및 배송 조건:
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: 카튼 상자
배달 시간: 5~15일
지불 조건: 전신환, 웨스턴 유니온, L/C (신용장), 페이팔
공급 능력: 30000개 세트 / 달
접촉

060-1-200-15-E 휠 로더용 수압 스티어링 펌프

설명
이름: 수력 스티어링 장치 모델: 060-1-200-15-E
소재: 구상흑연주철, 강철, 청동 등 품질: 고품질
애플리온: 휠 로더 이명: 오비트롤 스티어링 유닛
보증: 6개월
강조하다:

060-1-200-15-E 수압 스티어링 펌프

,

휠 로더 수압 스티어링 펌프

060시리즈 수압 스티어링 유닛

제품 설명

060 통합 시리즈 보조 스티어링 장치
060 시리즈 PSU는 입구 차단 밸브, 안전 밸브, 내부 차단 밸브, 실린더 포트 충격 밸브와
항구화 밸브 더 작고 편리합니다.

특징

5개의 밸브를 PSU에 통합해서 더 작고 편리하게 하이드라울릭 소음도 낮고 낮은 압력 하락을 위한 특별한 밸브 디자인을 적용했습니다.
3가지 기본 시스템 - 개방중심, 폐쇄중심 및 부하 감지

060-1-200-15-E 휠 로더용 수압 스티어링 펌프 0060-1-200-15-E 휠 로더용 수압 스티어링 펌프 1060-1-200-15-E 휠 로더용 수압 스티어링 펌프 2060-1-200-15-E 휠 로더용 수압 스티어링 펌프 3060-1-200-15-E 휠 로더용 수압 스티어링 펌프 4

탑재 밸브의 기능

입력 안전 밸브: 스티어링 회로를 보호하기 위해 PSU 전체 최대 압력 하락을 제한합니다.
실린더 포트 충격 밸브: 실린더 축에 있는 지상 힘에 의해 생성된 압력 급증으로부터 튜브를 보호한다.
반구화 밸브: 진공 (구화) 조건으로부터 스티어링 회로를 보호합니다.
입수 체크 밸브: 실린더에 압력이 가해지면 PSU를 통해 기름이 다시 돌아오는 것을 방지합니다.
휠이 튀는 것을 방지합니다.
내부 차단 밸브: 제한된 수동 스티어링을 위해 PSU를 수동 작동 펌프로 변환합니다.
매개 변수
060-*-***-**-* 타입
함수 코드
1,2,4
이동량 (mL/r)
50
63
80
100
125
160
200
명명 흐름 (L/min)
5
6
8
10
12.5
16
20
최대 입력 압력 (MPa)
17.5
구제 밸브 압력 설정 (MPa)
06,07,08,10,12,14,15,16,17.5
충격 밸브 압력 스팅 (MPa)
12,13,14,16,18,20,21,22,23.5
최대 역압 (MPa)
2.5
무게 (kg)
5.75
5.81
5.89
5.96
6.1
6.3
6.5
차원 L (mm)
130
132
134
137
140
145
150
매개 변수
060-*-***-**-* 타입
함수 코드
1,4
이동량 (mL/r)
250
280
315
400
명명 흐름 (L/min)
25
28
32
40
최대 입력 압력 (MPa)
17.5
구제 밸브 압력 설정 (MPa)
06,07,08,10,12,14,15,16,17.5
충격 밸브 압력 스팅 (MPa)
12,13,14,16,18,20,21,22,23.5
최대 역압 (MPa)
2.5
무게 (kg)
6.73
6.91
7.1
7.5
차원 L (mm)
156
161
166
176
060-1-200-15-E 휠 로더용 수압 스티어링 펌프 5

전체 수압 스티어링 메모의 설치 및 사용
1 설치 주의 사항:
* (1) 설치 스티어링 기구가 기둥과 동축성을 보장해야 할 경우, 축 방향에서 1mm의 간격이 있어야 합니다.
* (2) 스티어링 컬럼 튼튼 스티어링 컬럼과 나사 연결 깊이는 ≤15mm입니다.
* (3) 스티어링 기계를 설치 한 후, 스티어링 휠의 회전을 확인하여 회귀 위치의 유연성을 보장해야합니다.
* (4) 연결 파이프 라인: P 오일 포트는 오일 공급 펌프에 연결, T 오일 포트는 오일 탱크에 연결A 및 B 오일 포트는 좌측 및 우측 오일 챔버를 연결합니다..

2 오일 흐름 속도 고려 사항:
* (1) P 오일 포트에 연결 된 오일 공급 회로, 파이프에서 오일 흐름 속도는 ≤1.5m/s로 권장됩니다.
* (2) A 및 B 포트에 연결 된 오일 실린더의 압력 회로가 권장됩니다. 파이프 내의 오일 흐름 속도는
≤4~5m/s로 권장됩니다.

3가지 다른 문제들:
* (1) 스티어링 휠의 지름은 500mm를 초과해서는 안 됩니다.
* (2) 30μm의 필터 정확도를 가진 환전 필터는 스티어링 기기의 환전 선에 설치되어야 합니다. 탱크의 위치는 일반적으로 스티어링 기기의 설치 위치보다 높습니다.,그리고 환원 파이프는 오일 레벨 아래로 삽입되므로 인력이 돌릴 때만 오일을 채울 수 있으며, 오일 라인으로 공기가 들어가는 것을 막을 수 있습니다.
* (3) 스티어링 기어의 오일 고밀도는 17cst ~ 33cst입니다. 낮은 응축 수압 기름을 사용하는 것이 좋습니다. 스티어링 기어는 정상적인 작업 오일 온도를 20 °C ~ 80 °C로 유지합니다.그리고 오일 작업 온도 범위가 -30°C~100°C입니다.상기: 오일 온도가 이상하면 스티어링 성능이 감소합니다.
* (4) 스티어링 시스템이 조립된 후 테스트합니다: 작동하기 전에 오일 탱크를 청소하고 최대 오일 수준까지 수압 오일을 주입합니다.실린더 톱니 풀고 기름이 끝날 때까지 낮은 속도로 펌프가 실행하도록 허용- 링크를 제거하고, 스티어링 휠을 돌려서, 피스톤이 왼쪽 또는 오른쪽에 위치하도록 하고, 그 다음 정해진 수준으로 탱크를 채우고,그리고 스티어링 시스템이 제대로 작동하는지 확인합니다..
* (5) 오일이 깨끗하다는 것을 확인해야 더러운 것이 스티어링 장애를 유발하지 않습니다. 항상 필터 요소와 오일의 상태를 확인합니다. 필요한 경우 교체하십시오.
* (6) 스티어링 장애는 원인을 먼저 신중하게 확인해야합니다. 스티어링 휠은 강하게 당겨서는 안되며 스티어링 기어는 부품의 손상을 피하기 위해 분리되어서는 안됩니다.두 사람이 동시에 스티어링 휠을 돌리는 것은 금지되어 있습니다..
